在日常的建筑中，經(jīng)常能看見建筑出現(xiàn)裂縫，這時需要對裂縫進(jìn)行修復(fù)。因為這樣才能讓建筑物的結(jié)構(gòu)安全得到提升。裂縫修復(fù)中，會用到一種加固材料-灌縫膠。今天就讓小編帶大家詳細(xì)了解灌縫膠的知識。

以SHB-D801 灌縫膠為例，它是分為 A、B 雙組分的，原材料為改性環(huán)氧樹脂膠粘劑，一般適用于 0.5~3mm 寬的細(xì)微裂縫。

SHB-D801 灌縫膠的規(guī)格型號為：

15kg每組，膠體配比A:B=2:1，它的儲存期一般為12個月。

產(chǎn)品特點(diǎn)：

改性環(huán)氧樹脂，不含苯乙烯，安全無毒；

膠體粘度低、滲透力強(qiáng)，能很好的充實修補(bǔ)裂縫；

抗老化、耐介質(zhì)（酸堿鹽）性能好；

固化配比范圍廣，可操作時間長；

固化時不收縮，固化后韌性、抗沖擊能力優(yōu)異。

適用范圍：

混凝土橋梁、房屋、水利、路面等工程中裂縫注膠修補(bǔ)；

混凝土、磚等構(gòu)件縫隙灌注粘結(jié)，起修復(fù)加固作用；

混凝土內(nèi)部缺陷（蜂窩、疏松）注膠補(bǔ)強(qiáng)修補(bǔ)。

作用原理：

灌縫膠它是通過將膠材料注入建筑結(jié)構(gòu)的裂縫和空隙中，膠體能夠滲透并填充結(jié)構(gòu)中的缺陷，形成一種強(qiáng)大的粘結(jié)連接。這種粘結(jié)能夠增加結(jié)構(gòu)的整體強(qiáng)度，并提供良好的傳力路徑，有效抵抗荷載和外力的作用。

施工工藝流程：

1.裂縫清理：縫中如被泥土粉塵堵塞，可用小型工業(yè)吸塵器吸出。沿裂縫兩邊約 5cm 的混凝土表面要用濕布擦去塵土，但要注意縫中不得進(jìn)水

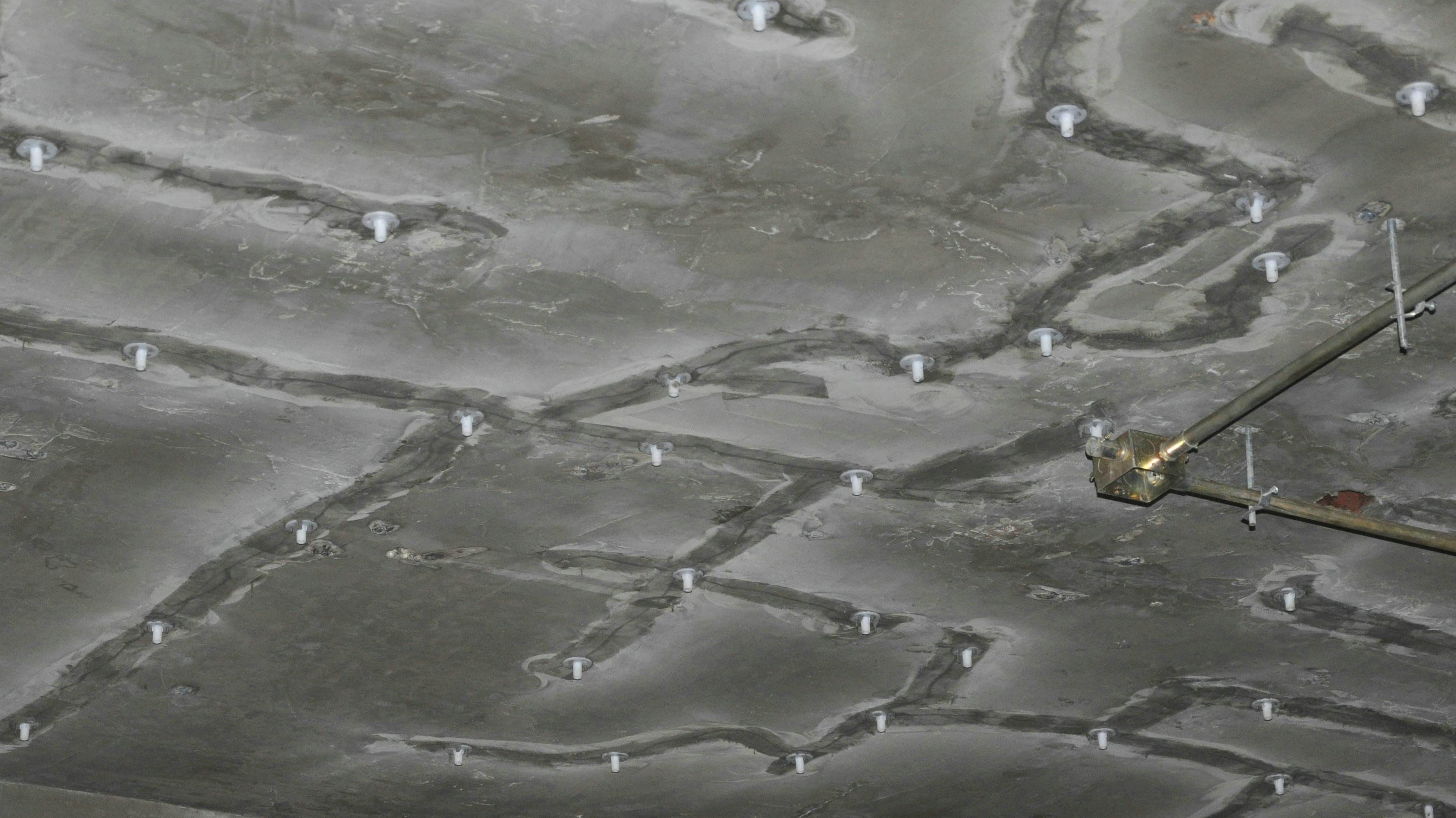

2.粘貼底座：注膠底座宜用 SHB-D802 封口膠騎縫粘貼，注膠底座的間距與裂縫寬度有關(guān)。當(dāng)裂縫數(shù)量較多時，具體作法如下：首先，在預(yù)計要

3.貼注膠底座的裂縫位置貼上醫(yī)用白膠布，再用窄毛刷將封口膠沿裂縫來回涂刷，使裂縫封閉。大約 10 分鐘后，揭去膠布條，露出小縫

4.封閉裂縫：用封口膠將注膠底座預(yù)留的小縫處騎縫粘上，整個底座都要用封口膠包嚴(yán)，固化后周邊可能有裂口，必須反復(fù)用封口膠補(bǔ)上，以免

5.注膠時漏膠：進(jìn)行試漏：試漏要逐條裂縫進(jìn)行。每條連通的裂縫，先將注膠底座用堵頭堵上，留一個注膠底座用低壓注射器壓氣，在封閉的裂縫上涂肥皂水

6.進(jìn)行試漏：配制膠水：注膠操作一般在粘注膠底座的第二天進(jìn)行，氣溫在 30℃以上時，半天時間就可注膠。注膠前先配制 SHB-D801 灌縫膠，在塑料杯中分別倒入灌縫膠 A、B 組份，按規(guī)定重量比混合均勻備用。

7.注入膠水：用低壓注射器吸取灌縫膠，插入注膠底座，用手推動低壓注射器活塞 , 使配制好的灌縫膠通過注膠底座壓入裂縫，當(dāng)相鄰的注膠底座中流出膠水時，就可以拔出低壓注射器，堵上堵頭 , 將低壓注射器移到相鄰膠底座重復(fù)注膠。垂直縫，一般由下往上注膠，水平縫 , 從一端向另一端逐個注膠。如果裂縫較細(xì)時，可以使用低壓注射器上的彈力裝置對膠體自動加壓。

8.二次注膠：為了保證膠水充滿裂縫，在注膠后約半小時，可以對每個注膠底座再次注膠

質(zhì)量檢驗：灌縫膠的強(qiáng)度發(fā)展與環(huán)境溫度有很大關(guān)系，一般情況（20 ～ 25℃）1 天后開始固化，1 個月后達(dá)到要求強(qiáng)度。檢查注縫質(zhì)量可以用小型空心鉆機(jī)，跨縫鉆取芯樣，進(jìn)行檢查。

以上就是灌縫膠相關(guān)的知識，希望對大家有一定的幫助！灌縫膠加固技術(shù)作為一種有效的建筑結(jié)構(gòu)修復(fù)和強(qiáng)化方法，在提升建筑結(jié)構(gòu)的強(qiáng)度和穩(wěn)定性方面發(fā)揮著重要作用。
