1 定義

　　沉降收縮裂縫是在施工過(guò)程中混凝土尚無(wú)任何強(qiáng)度時(shí)，由于模板振動(dòng)、骨料自重下沉、混凝土振搗后表面泌水較多引起的，這類(lèi)裂縫一般較深，沿鋼筋走向出現(xiàn)的縱縫，是引起鋼筋銹蝕的常見(jiàn)原因，對(duì)結(jié)構(gòu)的危害應(yīng)引起重視，需進(jìn)行處理。

　　2特點(diǎn)

　　中部較寬，兩端較窄，呈梭型，常出現(xiàn)在結(jié)構(gòu)的變截面處、梁板交界處、梁柱交界處及板肋交界處等，裂縫深度通常可達(dá)鋼筋表面。

　　3典型實(shí)例

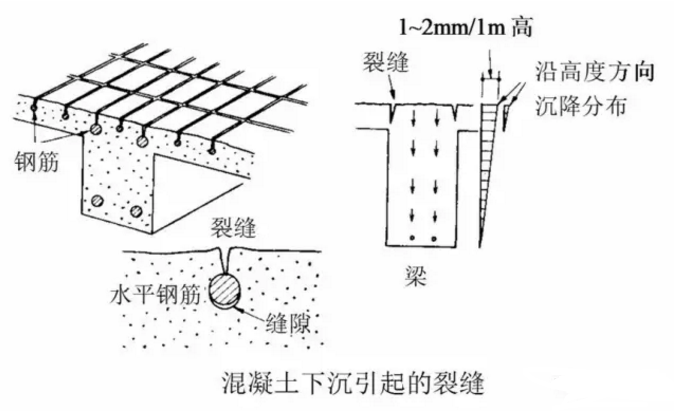

　　沉降收縮裂縫示意圖

　　典型沉降收縮裂縫

　　4原因分析

　　混凝土澆筑振搗后，粗骨料沉落，擠出水分、空氣，表面呈現(xiàn)沁水，而形成豎向體積縮小沉落。這種沉落受到鋼筋、預(yù)埋件、模板、大的粗骨料以及先期凝固混凝土的局部阻礙或約束，或混凝土本身各部位相互沉降量相差過(guò)大而造成開(kāi)裂。

　　5 預(yù)防措施

　　(1)控制水灰比、砂率和塌落度不要過(guò)大。

　　(2)對(duì)截面相差過(guò)大的構(gòu)件，要先澆筑較深的部位，靜止1～1.5小時(shí)后，待沉降穩(wěn)定后再與上部薄截面同時(shí)澆筑。

　　(3)保護(hù)層厚度不要過(guò)薄。
